GSAB Wandlerschrank bis 70 kVA (100 A)

Green Day RGB Siegel

2.838,99 €


Inhalt: 1 Stück
(Nettopreis 2.385,71 €)

Hersteller: GSAB Elektrotechnik GmbH

  • Lieferzeit ca. 120 Werktage
  • Kostenloser Versand
Artikel-Nr.: 11922
Hersteller-Nr.: 09.W100,001-avacon
Menü schließen

Produktinformationen "GSAB Wandlerschrank bis 70 kVA (100 A)"

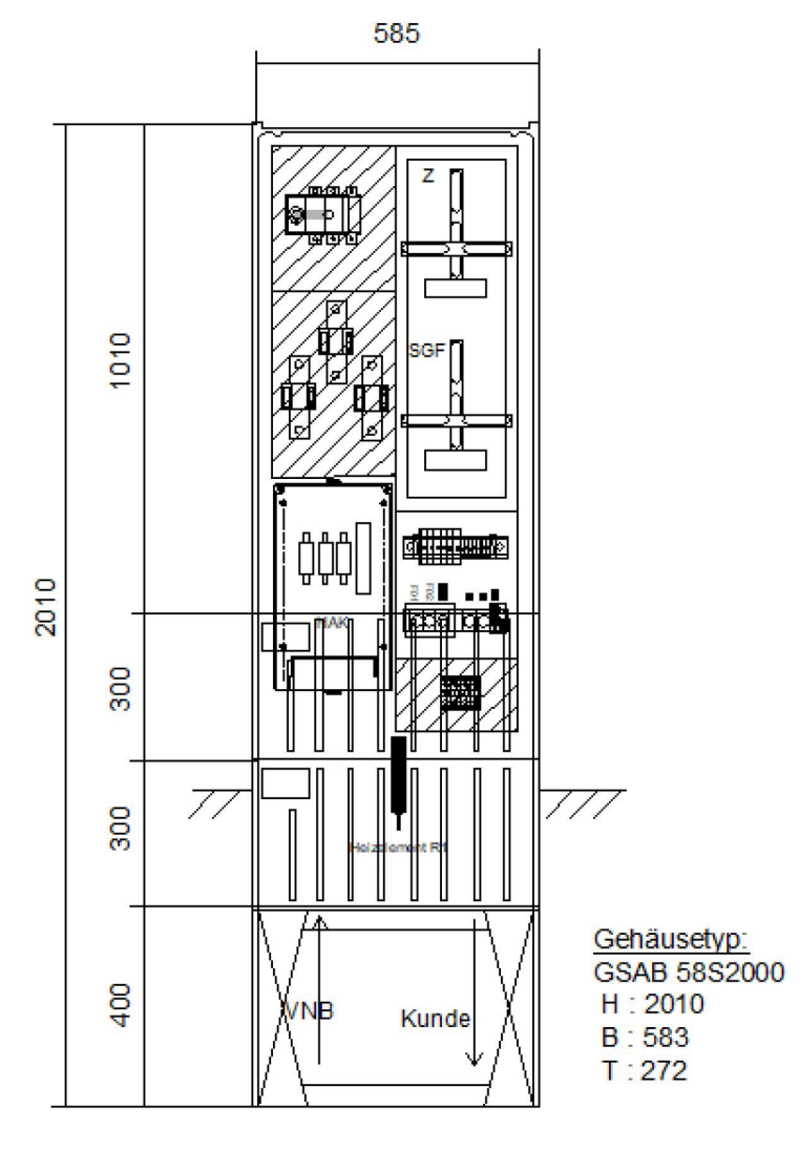

Wandlerschrank bis 70 kVA (100 A)

  • konform zu VDE-AR-N 4100
  • geprüft nach DIN EN 61439-1 und -5
  • Nach TAB AVACON sowie TAB-gleiche
  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfelder: IP 54
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester (SMC)
  • nach IEC-695-2-1 halgonfrei
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1x Kundenzylinder eingebaut)

Inhalt:

  • 1 Hausanschlusskasten 100 A bis 70 mm2
  • 4-Leiter-Sammelschienensystem CU-blank
  • 1 SH-Schalter nach Auswahl (100, 80 oder 63 A) 3-pol. als Zählervorsicherung
  • Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30 x 5 x 170 mm
  • 1 Lasttrennschalter bis 125 A, 3-polig (laienbedienbare aTV)
  • 1 Wandler-Zählerfeld 375 mm nach DIN VDE 0603-1
  • 1 Steuergerätefeld 375 mm nach DIN VDE 0603-1 für Modem
  • 1 Wandlerzusatzraum 300 mm mit Wandlerprüf- und Trennklemmen nach Vorgabe VNB; Spannungspfad-Sicherungsblock 3x D01 10A/25kA und Steuersicherung (WAGO Art.-Nr. 2007-8873)
  • Sekundärverdrahtung: Strom: H07V-K 2,5 mm2 Cu; Spannung: NSGAFÖU 1,5 mm2 Cu
  • Abgang über Abgangsklemmenblock 70 mm2
  • Schaltschrankheizung mit Thermostat SH45 und Sicherung
  • Berührungsschutzabdeckung
  • Kabelabfangschiene
  • Sockelfüllmaterial Gr. O

Hinweis: Sie haben die Möglichkeit, den Wandlerschrank inklusive einer Installation anzufragen. Bitte beachten Sie, dass wir eine Installation nur im Nieder- und Mittelspannungsnetzgebiet der Avacon gewährleisten können.

Weiterführende Links zu "GSAB Wandlerschrank bis 70 kVA (100 A)"

Verfügbare Downloads:

Technische Daten

Wandlerschrank bis 70 kVA (100 A)

  • konform zu VDE-AR-N 4100
  • geprüft nach DIN EN 61439-1 und -5
  • Nach TAB AVACON sowie TAB-gleiche
  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfelder: IP 54
  • Schutzklasse II (doppelte oder verstärkte Isolierung)
  • Material: glasfaserverstärktes Polyester (SMC)
  • nach IEC-695-2-1 halgonfrei
  • Farbe: grau, ähnlich RAL 7035
  • Schließung: Doppelschwenkhebel (1x Kundenzylinder eingebaut)

Inhalt:

  • 1 Hausanschlusskasten 100 A bis 70 mm2
  • 4-Leiter-Sammelschienensystem CU-blank
  • 1 SH-Schalter nach Auswahl (100, 80 oder 63 A) 3-pol. als Zählervorsicherung
  • Wandlerbausatz nach DIN 42600-2 Form A mit Laschen 30 x 5 x 170 mm
  • 1 Lasttrennschalter bis 125 A, 3-polig (laienbedienbare aTV)
  • 1 Wandler-Zählerfeld 375 mm nach DIN VDE 0603-1
  • 1 Steuergerätefeld 375 mm nach DIN VDE 0603-1 für Modem
  • 1 Wandlerzusatzraum 300 mm mit Wandlerprüf- und Trennklemmen nach Vorgabe VNB; Spannungspfad-Sicherungsblock 3x D01 10A/25kA und Steuersicherung (WAGO Art.-Nr. 2007-8873)
  • Sekundärverdrahtung: Strom: H07V-K 2,5 mm2 Cu; Spannung: NSGAFÖU 1,5 mm2 Cu
  • Abgang über Abgangsklemmenblock 70 mm2
  • Schaltschrankheizung mit Thermostat SH45 und Sicherung
  • Berührungsschutzabdeckung
  • Kabelabfangschiene
  • Sockelfüllmaterial Gr. O

GSAB Elektrotechnik GmbH

Die GSAB Elektrotechnik GmbH ist ein erfahrener Hersteller auf dem Gebiet der Außenverteiler. Ganz nach dem Motto "kompetent, leistungsstark, partnerschaftlich und kundenorientiert" werden technische Produkte entwickelt und produziert, die vollumfänglich den Anforderungen und Anschlussbedingungen der deutschen Netzbetreiber entsprechen. Auch für individuelle Anfragen und Lösungen ist die GSAB Elektrotechnik GmbH immer der richtige Ansprechpartner.
